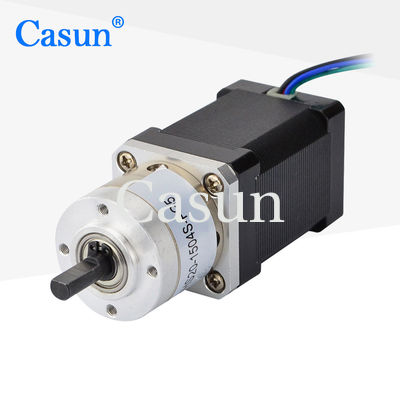

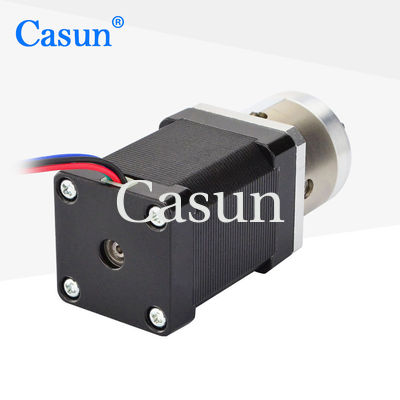

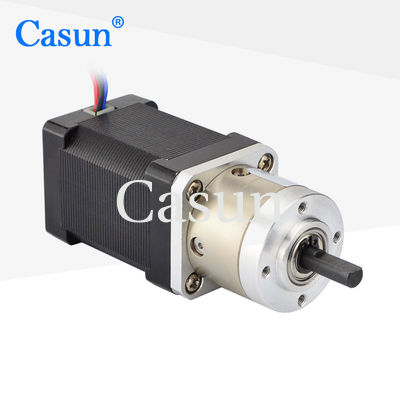

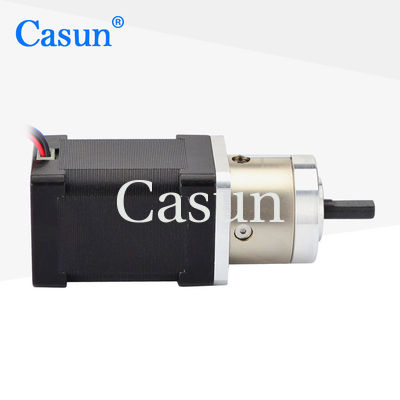

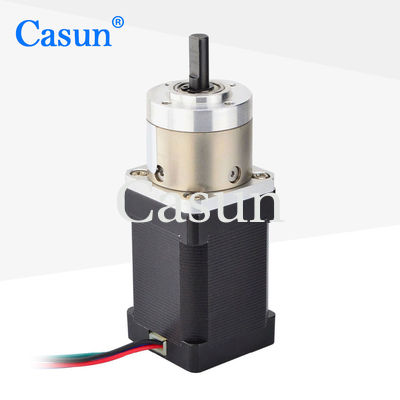

motore planetario innestato di Casun del cambio del motore passo a passo 12V del NEMA 14 di 35mm

motore planetario innestato di Casun del cambio del motore passo a passo 12V del NEMA 14 di 35mm

Marchio:	Casun
Numero di modello:	35SHD0602-4G
moq:	1 pz
Prezzo:	$24.9-$27.9
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente / fase:

0,5 A

Nome del prodotto:

motore passo a passo con innestato

Lunghezza del motore:

50 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

il NEMA 14 di 35mm ha innestato il motore passo a passo

Il NEMA 14 ha innestato il motore passo a passo 12V

motore planetario di Casun del cambio 12V

Descrizione di prodotto

35 mm NEMA 14 motore passo a passo a marcia 12V motore Casun

Motore passo a passo 35 mm 12V passo a passo con cambio planetario per macchine alimentari, attrezzature mediche. La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni. Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata. Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	35 mm
Numero di fasi	Fase 2
Corrente nominale	0.5 A
Torsione di tenuta	300 mNm
Resistenza	24 Ω
Induttanza	42 mH
Inerzia del rotore	28 g·cm2
Peso del motore	00,3 kg
Rapporto di riduzione degli ingranaggi	3.7:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ω a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Casella degli ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 80N
Max. carico assiale dell'albero	≤ 30N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,06 mm
Gioco assiale dell'albero	≤ 0,3 mm
Risposta negativa a zero carico	1.5°

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76	80%
60 mm		19.2	26.8
	42.7 mm	51	70%
		71
		99.5
		139

Soluzioni per motori personalizzati

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze. Contenuti personalizzati includono ma non sono limitati a pozzi speciali, parametri di avvolgimento, dimensioni di installazione, Cavi a piombo con requisiti speciali, connettori, ecc.

Opzioni disponibili

Codatore

Freno

Casella di marcia

Fabbricazione

Ottenere una citazione
