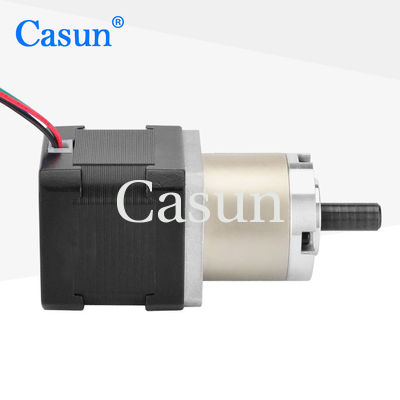

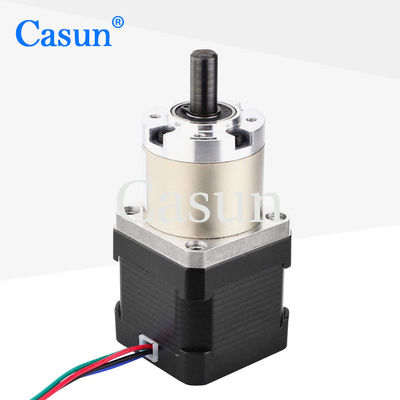

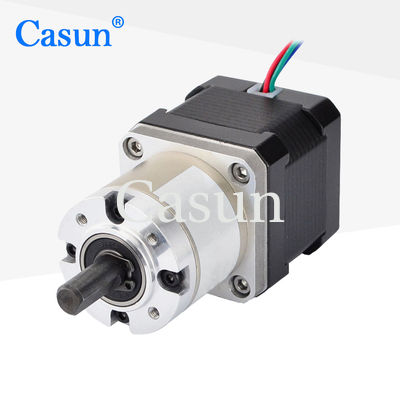

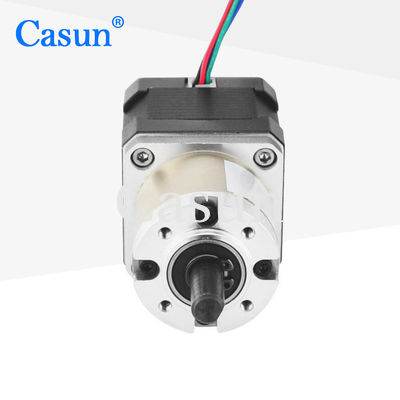

il NEMA 17 di 42X42X34mm ha innestato il motore passo a passo una versione bipolare o unipolare di 12 volt

il NEMA 17 di 42X42X34mm ha innestato il motore passo a passo una versione bipolare o unipolare di 12 volt

Marchio:	Casun
Numero di modello:	42SHD0001-5G
moq:	1 pz
Prezzo:	$22.3-$25.3
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente / fase:

0.4a

Nome del prodotto:

motore passo a passo con innestato

Lunghezza del motore:

34MM

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

il NEMA 17 di 34mm ha innestato il motore passo a passo

42x42 il NEMA 17 ha innestato il motore passo a passo

NEMA17 ha innestato il motore passo a passo 12 volt

Descrizione di prodotto

Motore passo-passo con riduttore NEMA 17 42X42X34mm, versione bipolare o unipolare a 12 Volt

Motore passo-passo con riduttore 42MMX42MMX34MM, motore con riduttore a 12V per macchine tessili, macchine di trasporto e macchine per imballaggio. La serie di motori passo-passo ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni. Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegli una versione base o richiedi la tua configurazione personalizzata.

Caratteristiche principali

Disponibile in versione bipolare o unipolare
Costruzione ibrida del motore passo-passo
Disponibile in versione con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensione del telaio	42 mm
Numero di fasi	2 Fasi
Corrente nominale	0,4 A
Coppia di tenuta	260 mN.m
Resistenza	30 Ω
Induttanza	37 mH
Inerzia del rotore	38 g·cm²
Peso del motore	0,35 kg
Rapporto di riduzione del riduttore	5,18:1
Connessione	Bipolare

Specifiche operative

Motore

Angolo di passo	1,8°
Temperatura massima	Massimo 80°C
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ω a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Riduttore

Materiale dell'alloggiamento	Metallo
Cuscinetto all'uscita	Cuscinetti a sfera
Carico radiale massimo (12 mm dalla flangia)	≤80N
Carico assiale massimo dell'albero	≤30N
Gioco radiale dell'albero (vicino alla flangia)	≤0,06mm
Gioco assiale dell'albero	≤0,3mm
Gioco di ritorno a vuoto	1,5°

Sottomodelli

Lunghezza motore	Lunghezza riduttore	Rapporto	Efficienza
34 mm	27,2 mm	3,71	90%
40 mm		5,18	35 mm
48 mm		13,76
60 mm		19,2
	26,8	42,7 mm	51
			71
			99,5
			139

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero
