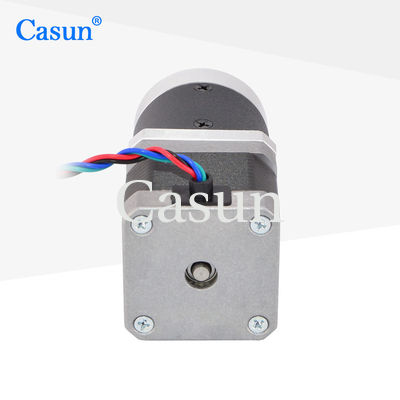

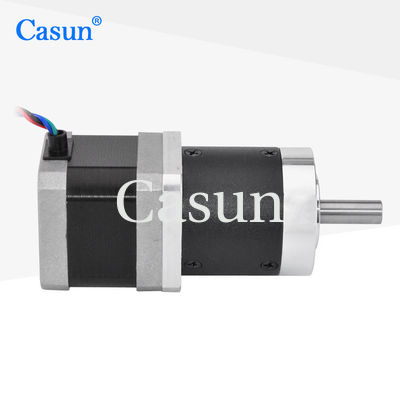

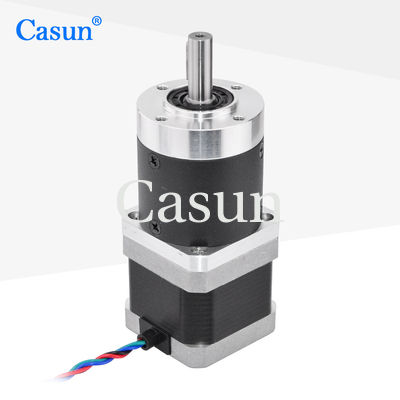

Il NEMA 17 di Casun 42mm ha innestato il motore passo a passo unipolare e bipolare del motore passo a passo

Il NEMA 17 di Casun 42mm ha innestato il motore passo a passo unipolare e bipolare del motore passo a passo

Marchio:	Casun
Numero di modello:	17HS15-1684S-HG100
moq:	1 pz
Prezzo:	$29-$32
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Certificazione:

CE,ROHS,ISO

Corrente / fase:

1.68Amp

Nome del prodotto:

motore passo a passo con innestato

Lunghezza del motore:

40 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

il NEMA 17 di 42mm ha innestato il motore passo a passo

Motore passo a passo unipolare e bipolare

Il NEMA 17 di Casun ha innestato il motore passo a passo

Descrizione di prodotto

Casun 42mm NEMA 17 motore passo a passo a marcia motore passo unipolare e bipolare

42mmx42mmx40mm Cina Nema17 17HS15-1684S-HG100 riduttori di ingranaggi planetari motore passo

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.68 A
Torsione di tenuta	390 mNm
Resistenza	10,65 Ω
Induttanza	3.2 mH
Inerzia del rotore	57 g/cm2
Peso del motore	00,9 kg
Rapporto di riduzione degli ingranaggi	100:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ω a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Casella degli ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 80N
Max. carico assiale dell'albero	≤ 30N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,06 mm
Gioco assiale dell'albero	≤ 0,3 mm
Risposta negativa a zero carico	1.5°

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76
60 mm		19.2
	26.8	42.7 mm	51
		71	70%
		99.5
		139

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.

Ottenere una citazione
