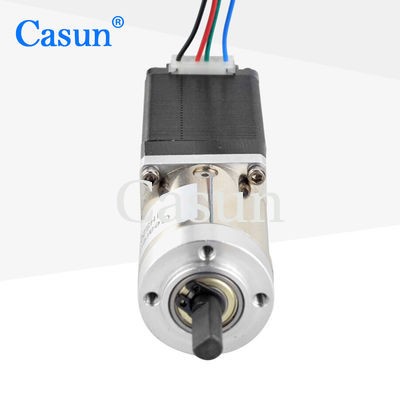

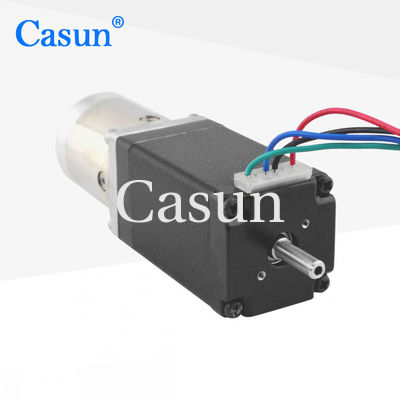

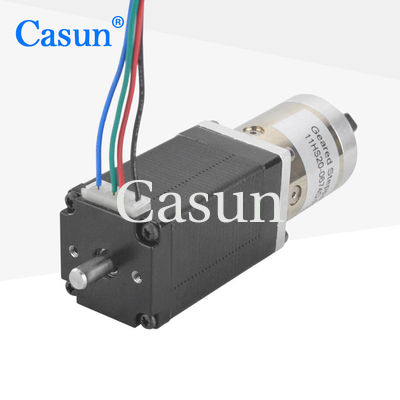

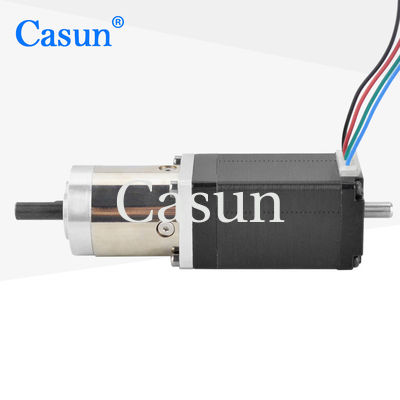

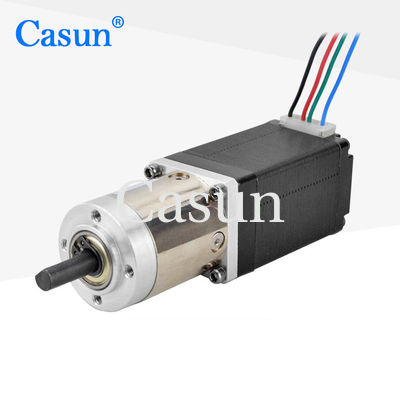

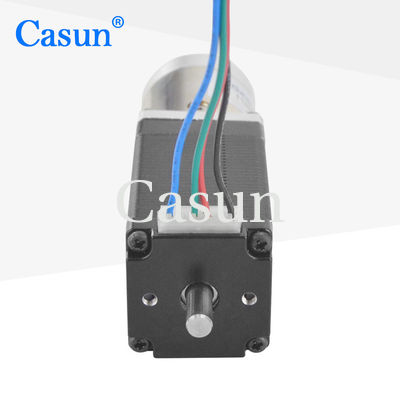

il NEMA 11 di 2.88V 140mN ha innestato il motore passo a passo Casun motore di punto di 2 fasi

il NEMA 11 di 2.88V 140mN ha innestato il motore passo a passo Casun motore di punto di 2 fasi

Marchio:	Casun
Numero di modello:	11HS20-0674D-PG14
moq:	1 pz
Prezzo:	$28.75-$31.75
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Parole chiave:

motore passo-passo ad ingranaggi

Voltaggio:

CC 2.88V

Peso:

0,25 kg

Angolo di passo (gradi):

1,8 gradi

Rapporto:

13.73:1

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

140mN il NEMA 11 ha innestato il motore passo a passo

2.88V il NEMA 11 ha innestato il motore passo a passo

Casun motore di punto di 2 fasi

Descrizione di prodotto

nema 11 motore passo a passo con ingranaggio 2,88V 140mN piccolo motore passo a passo 2 fase motore passo a passo

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	0.67Amp
Torsione di tenuta	140 mN.m.
Resistenza	12 ohm
Induttanza	6.5mH
Inerzia del rotore	12 g-cm2
Peso del motore	0.25 kg
Rapporto di riduzione degli ingranaggi	13.73:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella degli ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasporto assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

il NEMA 11 di 2.88V 140mN ha innestato il motore passo a passo Casun motore di punto di 2 fasi 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
