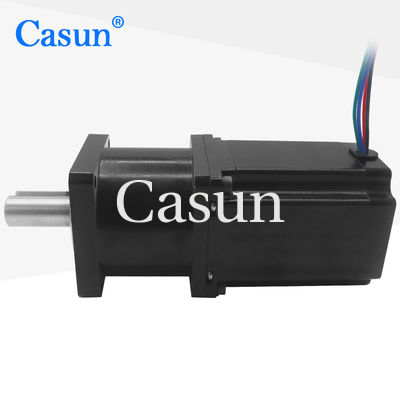

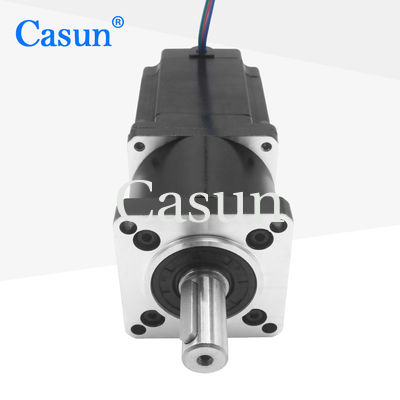

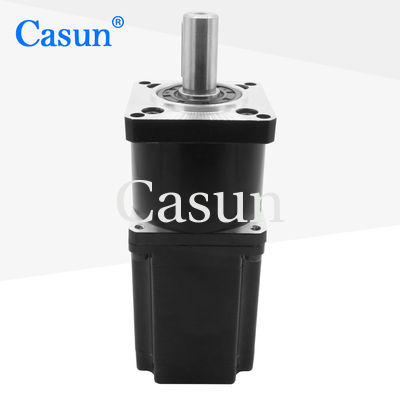

il NEMA 23 di 3.36V 57mm ha innestato la riduzione dell'ingranaggio del motore passo a passo 1,8 gradi

il NEMA 23 di 3.36V 57mm ha innestato la riduzione dell'ingranaggio del motore passo a passo 1,8 gradi

Marchio:	Casun
Numero di modello:	57SHD4812-10PLH
moq:	1 pz
Prezzo:	$26.46-$29.46
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Parole chiave:

motore passo-passo ad ingranaggi

Voltaggio:

3.36V

Peso:

1,3 kg

Angolo di passo (gradi):

1,8 gradi

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

il NEMA 23 di 57mm ha innestato il motore passo a passo

NEMA 23 di 3.36V 57mm

riduzione dell'ingranaggio del motore passo a passo 3.36V

Descrizione di prodotto

3.36V 57mm NEMA 23 Motore passo-passo a ingranaggi ridotto di 1,8 gradi

NEMA 17/23 è un motore passo a passo di alta qualità con riduttore di marcia, disponibile in dimensioni di telaio da 42 mm e 57 mm.Utilizzare con un driver di micro-stepping per ridurre le vibrazioni e raggiungere una risoluzione di passo più elevata.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Parametro	Valore
Angolo di passo	10,8°
Dimensione del fotogramma	57 mm
Numero di fasi	Fase 2
Corrente nominale	2.8A
Torsione di tenuta	2000 mN.m
Resistenza	1.2 Ω
Induttanza	30,6 mH
Inerzia del rotore	460 g/cm2
Peso del motore	10,3 kg
Rapporto di riduzione degli ingranaggi	10:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ω a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Casella degli ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 80N
Max. carico assiale dell'albero	≤ 30N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,06 mm
Gioco assiale dell'albero	≤ 0,3 mm
Risposta negativa a zero carico	1.5°

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
34 mm	27.2 mm	3.71	90%
40 mm		5.18
48 mm		35 mm
60 mm		13.76
19.2	26.8	42.7 mm	51
71	99.5	139	70%

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.

Ottenere una citazione
