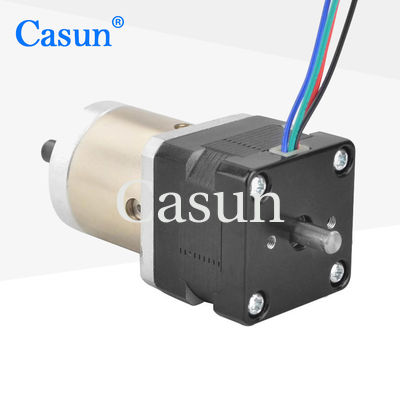

1.0A il NEMA 14 ha innestato il motore passo a passo del cambio del motore passo a passo 35x35x28.5mm

1.0A il NEMA 14 ha innestato il motore passo a passo del cambio del motore passo a passo 35x35x28.5mm

Marchio:	Casun
Numero di modello:	14HS11-1004D-PG19
moq:	1pc
Prezzo:	$24.15-$27.15
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Capacità di fornitura:	40000+PCS+Month

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

La Cina

Certificazione:

CE,ROHS,ISO

Parole chiave:

Motore passo a passo innestato

Tensione:

3,5

Peso:

0.4KG

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 36x29x14cm

Evidenziare:

motore passo a passo del cambio 35x35

motore passo a passo del cambio di 28.5mm

1.0A il NEMA 14 ha innestato il motore passo a passo

Descrizione di prodotto

motore di punto ad alta velocità del motore passo a passo del cambio di 35mmx35mmx28.5mm Cina Nema14

La serie ibrida 42mm del motore passo a passo offre la coppia di torsione di tenuta potente in varie dimensioni.

Usi con un driver microstepping per ridurre la vibrazione e raggiungere il più alta risoluzione di punto.

Scelga una versione della linea di base o richieda la vostra propria configurazione su misura.

Caratteristiche:

Versioni bipolari o unipolari disponibili
Costruzione passo passo ibrida
Disponibile nelle versioni singole o doppie dell'asse
Il CE e RoHS hanno approvato
Personalizzazioni a richiesta

Dimensioni

Specifiche del motore

Angelo di punto	° 1,8
Dimensione di Fram	35 millimetri
Numero della fase	bifase
Corrente nominale	1,0 A
Tenuta della coppia di torsione	125 mN.m
Resistenza	3,5 0hm
Induttanza	3,5 MH
Inerzia del rotore	² 10g-cm
Peso del motore	0.4kg
Rapporto di riduzione dell'ingranaggio	19.2:1
Collegamento	Bipolare

Specifiche di funzionamento

Motore

Angolo di punto: 1.8°

Temperatura massima: massimo 80°C

Temperatura ambiente: -20 °C a 50°C

Temperatura di stoccaggio -20: °C a 100°C

Gamma di umidità (%): 85% o di meno, senza condensazione

Isolamento del cavo del magnete: Classe B 130 grado C

Resistenza di isolamento: 100M Ohm a 500 VCC

Resistenza dielettrica: 500 VCC per 1 min

Trasmissione

Abitazione del materiale: Metallo
Sopportando all'uscita: Cuscinetti a sfera
Carico di Max.Radial (12mm dalla flangia): ≤80N
Carico assiale di Max.Shaft: ≤30N
Gioco radiale dell'asse (vicino flangiare): ≤0.06mm
Gioco assiale dell'asse: ≤0.3mm
Contraccolpo ad a vuoto: 1.5°

Curve di coppia di torsione

Submodels

Lunghezza del motore	Lunghezza del cambio	Raio	Efficienza
34 millimetri 40 millimetri 48 millimetri 60 millimetri	27,2 millimetri	3,71	90%
		5,18
	35 millimetri	13,76	80%
		19,2
		26,8
	42,7 millimetri	51	70%
		71
		99,5
		139

Download

Se il nostro motore standard non può soddisfare le vostre esigenze,

possiamo personalizzare il motore secondo i vostri bisogni

Il contenuto su misura include ma non è limitato le assi speciali, i parametri d'avvolgimento, le dimensioni dell'installazione, i fili di piombo con i requisiti speciali, i connettori, ecc.

Opzioni:
Codificatore | Freno | Cambio | Asse

1.0A il NEMA 14 ha innestato il motore passo a passo del cambio del motore passo a passo 35x35x28.5mm 1

Clicchi prego «convincono il bottone di una citazione» qui sotto per dirci i vostri requisiti.
