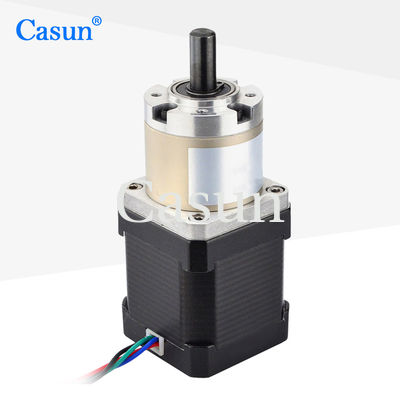

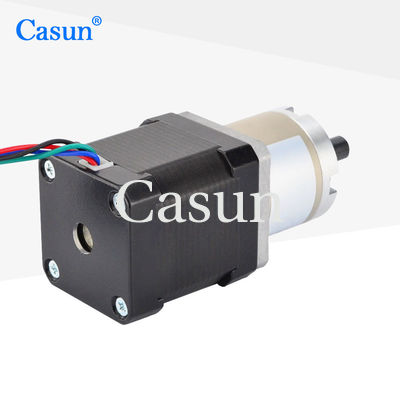

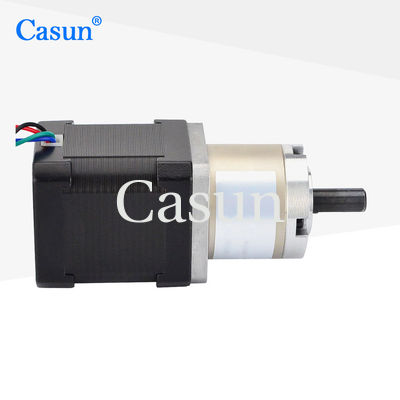

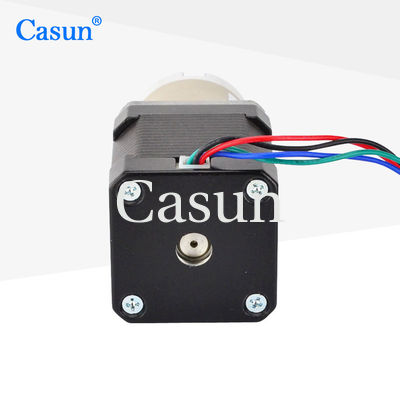

motore del NEMA 17HS19-168S-PG27 17stepper di 42mmx42mm con il motore passo a passo di alta qualità del riduttore dell'ingranaggio della trasmissione
La serie ibrida 42mm del motore passo a passo offre la coppia di torsione di tenuta potente in varie dimensioni.
Usi con un driver microstepping per ridurre la vibrazione e raggiungere il più alta risoluzione di punto.
Scelga una versione della linea di base o richieda la vostra propria configurazione su misura.
Caratteristiche:
-
Versioni bipolari o unipolari disponibili
-
Costruzione passo passo ibrida
-
Disponibile nelle versioni singole o doppie dell'asse
-
Il CE e RoHS hanno approvato
-
Personalizzazioni a richiesta
Specifiche del motore
|
Angelo di punto
|
° 1,8
|
|
Dimensione di Fram
|
42 millimetri
|
|
Numero della fase
|
bifase
|
|
Corrente nominale
|
A 1,68
|
|
Tenuta della coppia di torsione
|
440 mN.m
|
|
Resistenza
|
1,65 ohm
|
|
Induttanza
|
2,8 MH
|
|
Inerzia del rotore
|
² 38g-cm
|
|
Peso del motore
|
0.5kg
|
|
Rapporto di riduzione dell'ingranaggio
|
26.8:1
|
|
Collegamento
|
Bipolare
|
Specifiche di funzionamento
Motore
Angolo di punto: 1.8°
Temperatura massima: massimo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura di stoccaggio -20: °C a 100°C
Gamma di umidità (%): 85% o di meno, senza condensazione
Isolamento del cavo del magnete: Classe B 130 grado C
Resistenza di isolamento: 100M Ohm a 500 VCC
Resistenza dielettrica: 500 VCC per 1 min
Trasmissione
Abitazione del materiale: Metallo
Sopportando all'uscita: Cuscinetti a sfera
Carico di Max.Radial (12mm dalla flangia): ≤80N
Carico assiale di Max.Shaft: ≤30N
Gioco radiale dell'asse (vicino flangiare): ≤0.06mm
Gioco assiale dell'asse: ≤0.3mm
Contraccolpo ad a vuoto: 1.5°
Curve di coppia di torsione
Submodels
| Lunghezza del motore |
Lunghezza del cambio |
Raio |
Efficienza |
34 millimetri
40 millimetri
48 millimetri
60 millimetri |
27,2 millimetri |
3,71 |
90% |
| 5,18 |
| 35 millimetri |
13,76 |
80% |
| 19,2 |
| 26,8 |
| 42,7 millimetri |
51 |
70% |
| 71 |
| 99,5 |
| 139 |
Download
Se il nostro motore standard non può soddisfare le vostre esigenze,
possiamo personalizzare il motore secondo i vostri bisogni
Il contenuto su misura include ma non è limitato le assi speciali, i parametri d'avvolgimento, le dimensioni dell'installazione, i fili di piombo con i requisiti speciali, i connettori, ecc.
Opzioni:
Codificatore | Freno | Cambio | Asse
Clicchi prego «convincono il bottone di una citazione» qui sotto per dirci i vostri requisiti.
