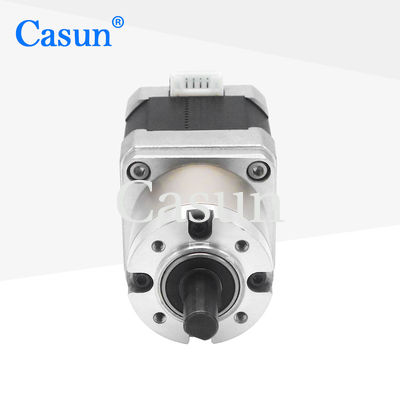

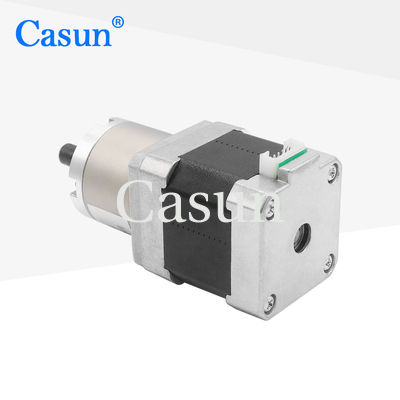

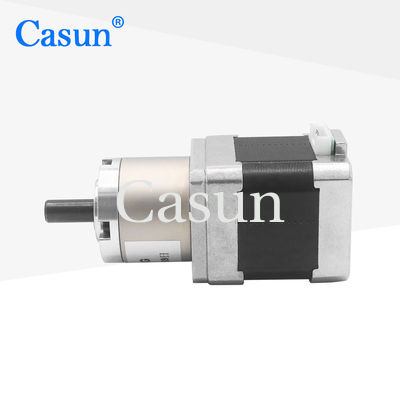

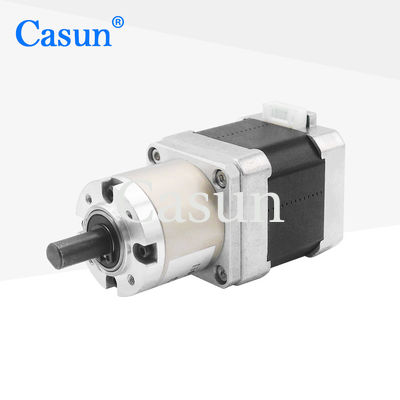

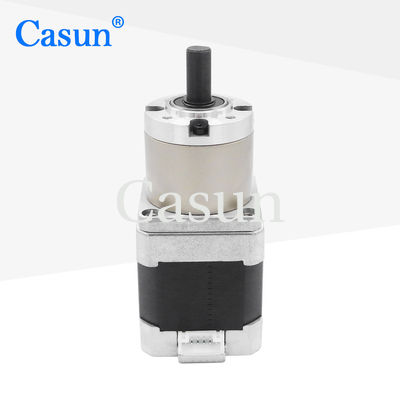

Casun Motor Stepper Gearbox Nema 17 42x42mm Motor di passo con ingranaggi

Casun Motor Stepper Gearbox Nema 17 42x42mm Motor di passo con ingranaggi

Marchio:	Casun
Numero di modello:	42SHD0404-27G
moq:	1 pz
Prezzo:	$26.46-$29.46
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente / fase:

1.5a

Coppia di mantenimento:

5.4N.m

Tensione nominale:

3,0 V

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Casun Motor Stepper Gearbox Nema 17

Motore a passo di 42x42 mm

Casun Gear Step Motor

Descrizione di prodotto

Casun Motor Stepper Gearbox Nema 17 42x42mm Motor di passo con ingranaggi

La serie di motori Hybrid Stepper da 42 mm con cambio integrato fornisce una potente coppia di trattenimento in un formato compatto da 42x42 mm.Questo motore a passo combina prestazioni affidabili con opzioni di configurazione flessibili.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Costruzione di stepper ibridi per prestazioni ottimali
Disponibile in versioni a singolo o doppio albero
Certificato CE e RoHS
Configurazioni personalizzate disponibili su richiesta

Dimensioni

Specifiche del motore

Parametro	Specificità
Angolo di passo	10,8°
Dimensione del fotogramma	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.5 A
Torsione di tenuta	5.4 N.m.
Resistenza	2.0 Ω
Induttanza	20,8 mH
Inerzia del rotore	72 g/cm2
Peso del motore	00,85 kg
Rapporto di riduzione degli ingranaggi	1:27
Connessione	Bipolare

Specificativi di funzionamento

Condizioni di funzionamento del motore

Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ω a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Specificativi della scatola di ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 80N
Max. carico assiale dell'albero	≤ 30N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,06 mm
Gioco assiale dell'albero	≤ 0,3 mm
Risposta negativa a zero carico	1.5°

Configurazioni disponibili

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		35 mm	13.76	80%
60 mm		19.2	80%
	26.8	80%
	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze specifiche.dimensioni dell'installazione, fili a piombo con requisiti speciali, connettori, e altro ancora.

Opzioni disponibili

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "ottenere un preventivo" qui sotto per comunicarci i vostri requisiti specifici e il nostro team di ingegneri lavorerà con voi per sviluppare la soluzione perfetta per la vostra applicazione.

Ottenere una citazione
