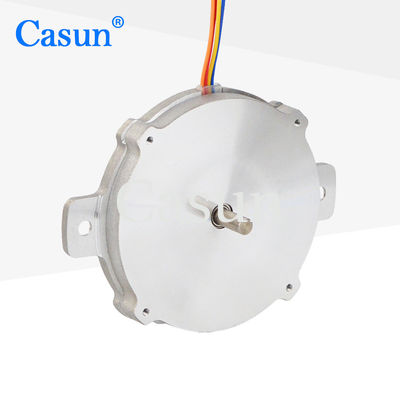

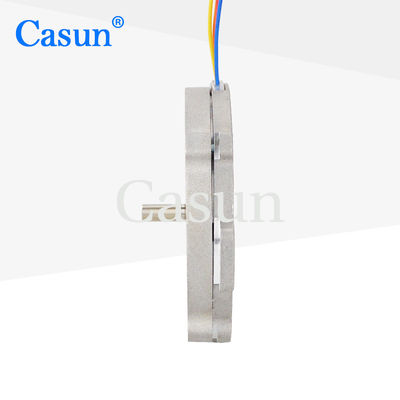

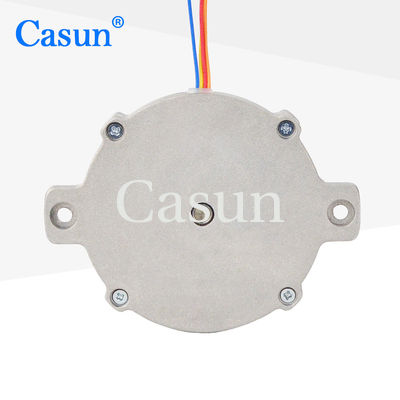

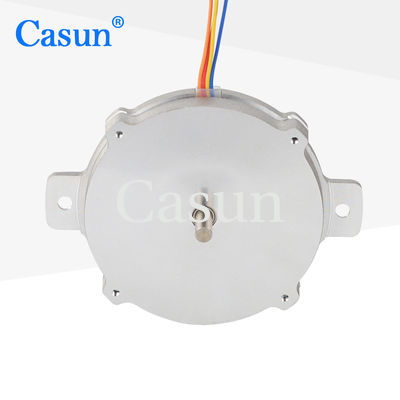

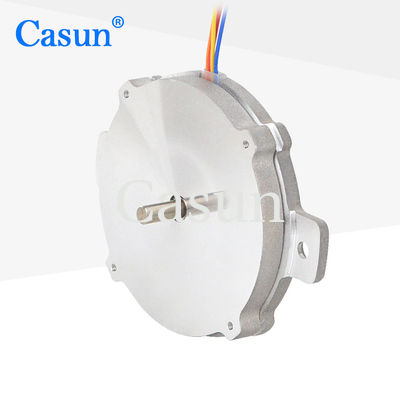

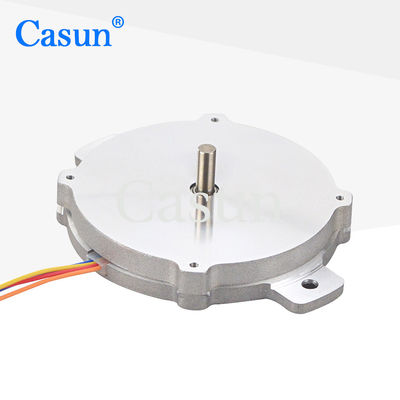

pancake del motore passo a passo NEMA23 di 57x57x9.6mm per robotica dell'attrezzatura medica

pancake del motore passo a passo NEMA23 di 57x57x9.6mm per robotica dell'attrezzatura medica

Marchio:	Casun
Numero di modello:	57SHY4001-10
moq:	1 pz
Prezzo:	$12.3-$13.84
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Pancake del motore passo a passo NEMA23

pancake del motore passo a passo di 9.6mm

Pancake del motore passo a passo di Casun

Descrizione di prodotto

NEMA23 Motore passo a passo piatto 57mmx57mmx9.6mm motore passo a passo pancake per apparecchiature di bellezza medica robotica

La serie di motori stepper ibridi offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

pancake del motore passo a passo NEMA23 di 57x57x9.6mm per robotica dell'attrezzatura medica 1

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	0.8A
Torsione di tenuta	60 mN.m.
Resistenza	3.5 om
Induttanza	10,8 mH
Inerzia del rotore	15 g-cm2
Peso del motore	75 g
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Lunghezza del motore	Corrente	Torsione di tenuta

P28SHD4611	9.5 mm	0.5A	16mN.m

P28SHD4701	10.6 mm	0.5A	20 mN.m.

P28SHD4750	13-15 mm	0.5A	25mN.m

P28SHD4950	17.9 mm	0.5A	35 mN.m

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

pancake del motore passo a passo NEMA23 di 57x57x9.6mm per robotica dell'attrezzatura medica 2

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
