Dettagli dei prodotti

Created with Pixso. Casa Created with Pixso. prodotti Created with Pixso.
Motore passo a passo del pancake
Created with Pixso.

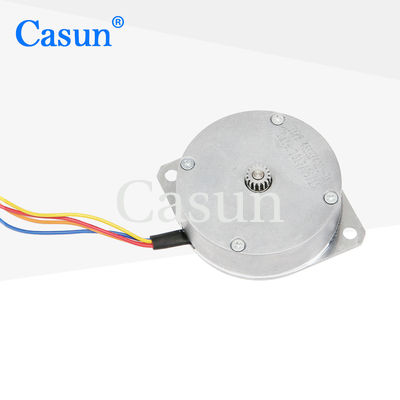

Motore di punto piano di grado 100mN del motore passo a passo 1,8 del pancake di Casun 3.2V

Nome

Motore di punto piano di grado 100mN del motore passo a passo 1,8 del pancake di Casun 3.2V

Marchio: Casun
Numero di modello: 46SHY4001-3A
moq: 1pc
Prezzo: $13.8-$15.38
Condizioni di pagamento: D/A, T/T, L/C, D/P
Capacità di approvvigionamento: 40000+PCS+Month
Informazione dettagliata
Descrizione di prodotto
Informazione dettagliata
Luogo di origine:
La Cina
Certificazione:
CE,ROHS,ISO
Customized:
The motor can be designed &manufactured with customized request.
Imballaggi particolari:
Cartone: 36x29x14cm
Evidenziare:

Motore passo a passo del pancake di Casun 3.2V

,

motore di punto piano 100mN

,

Motore di punto piano di Casun

Descrizione di prodotto

Motore facente un passo piano di grado 100mN del motore passo a passo 3.2V 1,8 del pancake di Casun

La serie ibrida del motore passo a passo offre la coppia di torsione di tenuta potente in varie dimensioni.

Usi con un driver microstepping per ridurre la vibrazione e raggiungere il più alta risoluzione di punto.

Scelga una versione della linea di base o richieda la vostra propria configurazione su misura.



Caratteristiche:

  • Versioni bipolari o unipolari disponibili

  • Costruzione passo passo ibrida

  • Disponibile nelle versioni singole o doppie dell'asse

  • Il CE e RoHS hanno approvato

  • Personalizzazioni a richiesta

Dimensioni



Motore di punto piano di grado 100mN del motore passo a passo 1,8 del pancake di Casun 3.2V 0







Specifiche del motore



Angelo di punto



° 1,8

Dimensione di Fram



46mm

Numero della fase



bifase

Corrente nominale



1.0Amp

Tenuta della coppia di torsione



100mN.m

Resistenza



3,2 OM

Induttanza



2.7mH

Inerzia del rotore



² 11g-cm

Peso del motore



0.1kg

Numero dei cavi



4

Collegamento



Bipolare



Specifiche di funzionamento





Angolo di punto: 1.8°

Temperatura massima: massimo 80°C

Temperatura ambiente: -20 °C a 50°C

Temperatura di stoccaggio -20: °C a 100°C

Gamma di umidità (%): 85% o di meno, senza condensazione

Isolamento del cavo del magnete: Classe B 130 grado C

Resistenza di isolamento: 100M Ohm a 500 VCC

Resistenza dielettrica: 500 VCC per 1 min









Curve di coppia di torsione







Submodels



Modello Lunghezza del motore Corrente Tenuta della coppia di torsione
P28SHD4611 9.5mm 0.5A 16mN.m
P28SHD4701 10.6mm 0.5A 20mN.m
P28SHD4750 13-15mm 0.5A 25mN.m
P28SHD4950 17.9mm 0.5A 35mN.m


Download





Se il nostro motore standard non può soddisfare le vostre esigenze,

possiamo personalizzare il motore secondo i vostri bisogni


Il contenuto su misura include ma non è limitato le assi speciali, i parametri d'avvolgimento, le dimensioni dell'installazione, i fili di piombo con i requisiti speciali, i connettori, ecc.

Opzioni:
Codificatore          |               Freno           |              Cambio            |           Asse

Motore di punto piano di grado 100mN del motore passo a passo 1,8 del pancake di Casun 3.2V 1 Motore di punto piano di grado 100mN del motore passo a passo 1,8 del pancake di Casun 3.2V 2 Motore di punto piano di grado 100mN del motore passo a passo 1,8 del pancake di Casun 3.2V 3 Motore di punto piano di grado 100mN del motore passo a passo 1,8 del pancake di Casun 3.2V 4





Clicchi prego «convincono il bottone di una citazione» qui sotto per dirci i vostri requisiti.
