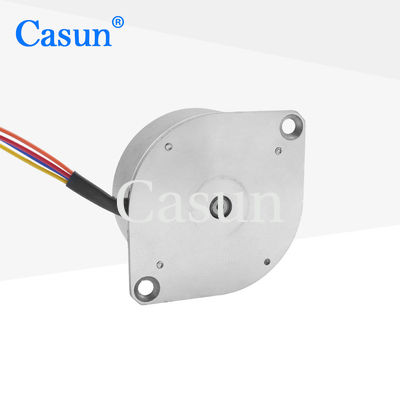

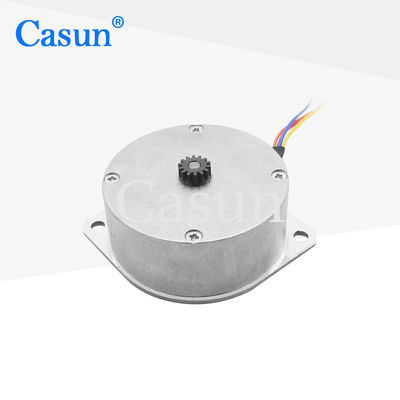

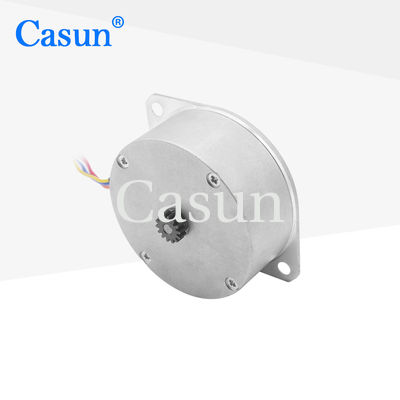

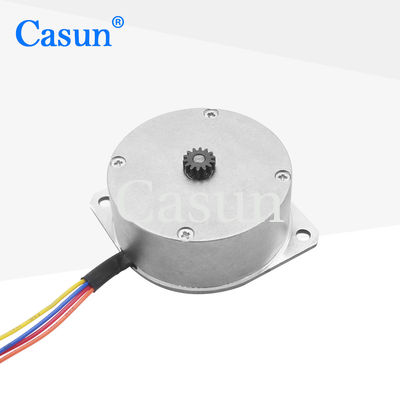

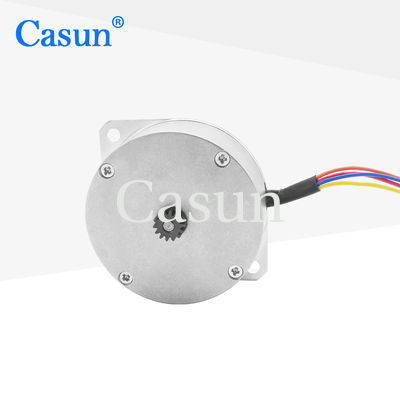

Fase ibrida del motore passo a passo 2 del pancake del NEMA 1.75V del motore di punto di Casun

Fase ibrida del motore passo a passo 2 del pancake del NEMA 1.75V del motore di punto di Casun

Marchio:	Casun
Numero di modello:	46SHY4302-3A2L650
moq:	1 pz
Prezzo:	$20-$21.53
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore di punto ibrido di Casun

motore passo a passo del pancake 1.75V

Fase del motore passo a passo 2 del pancake

Descrizione di prodotto

Motore passo-passo ibrido Casun Nema 1.75V Pancake Stepper Motor 2 Fasi

La serie di motori passo-passo ibridi offre una potente coppia di mantenimento in una varietà di dimensioni. Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegliere una versione base o richiedere la propria configurazione personalizzata.

Caratteristiche

Versioni bipolari o unipolari disponibili
Costruzione ibrida del motore passo-passo
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Specifiche	Valore
Angolo di passo	1.8°
Dimensione del telaio	46mm
Numero di fasi	2 Fasi
Corrente nominale	2.0Amp
Coppia di mantenimento	170mN.m
Resistenza	0.85 ohm
Induttanza	1.0mH
Inerzia del rotore	18g-cm²
Peso del motore	0.2kg
Numero di fili	4
Connessione	Bipolare

Specifiche operative

Parametro	Specifiche
Angolo di passo	1.8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 min

Sottomodelli

Modello	Lunghezza del motore	Corrente	Coppia di mantenimento
P28SHD4611	9.5mm	0.5A	16mN.m
P28SHD4701	10.6mm	0.5A	20mN.m
P28SHD4750	13-15mm	0.5A	25mN.m
P28SHD4950	17.9mm	0.5A	35mN.m

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le vostre esigenze, possiamo personalizzare il motore secondo i vostri requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Richiedi un preventivo
