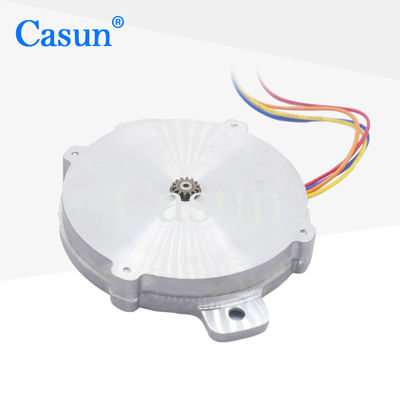

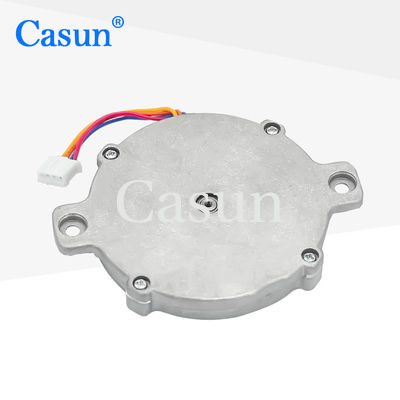

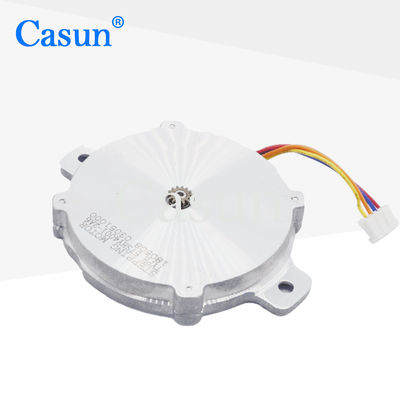

motore passo a passo di CC del giro passo passo 500V del Cctv del NEMA 23 del pancake di 57mm

motore passo a passo di CC del giro passo passo 500V del Cctv del NEMA 23 del pancake di 57mm

Marchio:	Casun
Numero di modello:	57SHY4001-2A6
moq:	1 pz
Prezzo:	$12.3-13.8
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

NEMA 23 del pancake passo passo

NEMA 23 del pancake di 57mm

Motore passo a passo di CC del pancake 500V

Descrizione di prodotto

NEMA23 57mm Pancake Cctv Motor Stepper 1,8 gradi Rotondo 500 Vdc Stepper Motor

La serie di motori stepper ibridi offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	0.8A
Torsione di tenuta	60 mN.m
Resistenza	3.5 om
Induttanza	10,8 mH
Inerzia del rotore	15 g-cm2
Peso del motore	75 g
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Lunghezza del motore	Corrente	Torsione di tenuta

P28SHD4611	9.5 mm	0.5A	16mN.m

P28SHD4701	10.6 mm	0.5A	20 mN.m.

P28SHD4750	13-15 mm	0.5A	25mN.m

P28SHD4950	17.9 mm	0.5A	35 mN.m

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

motore passo a passo di CC del giro passo passo 500V del Cctv del NEMA 23 del pancake di 57mm 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
