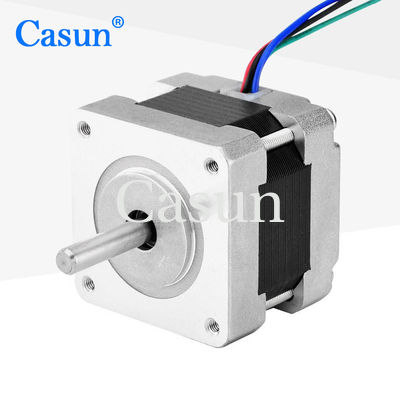

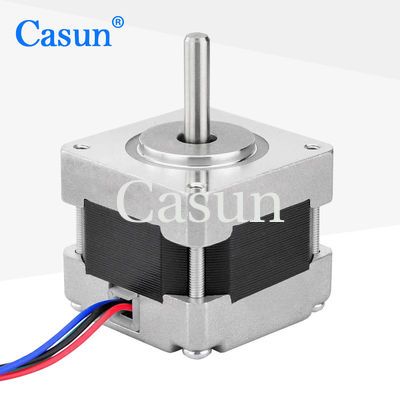

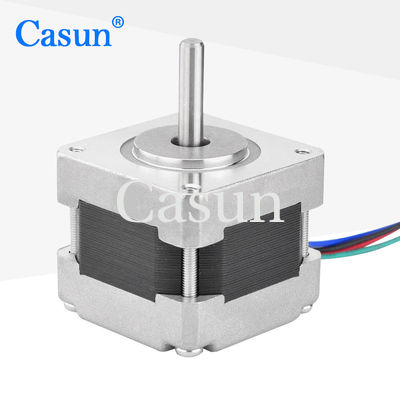

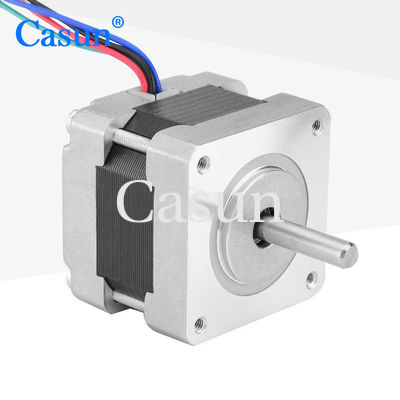

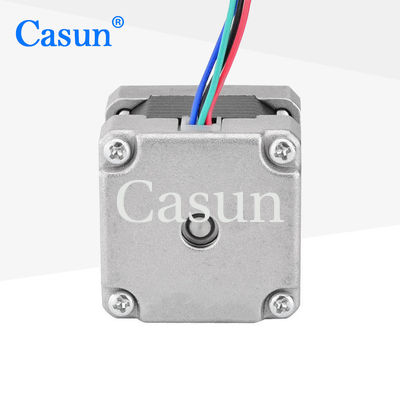

motore di CC Casun del motore facente un passo 14V dell'ibrido del NEMA 16 di 393934mm

motore di CC Casun del motore facente un passo 14V dell'ibrido del NEMA 16 di 393934mm

Marchio:	Casun
Numero di modello:	39SHD4302-22
moq:	1 pz
Prezzo:	$4.14-$6.98
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

220mN.m

Attuale:

0.4a

Lunghezza del motore:

34MM

Lancia:

Lunghezza rotonda dell'asse 22mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

NEMA 16 di 393934mm

Motore facente un passo ibrido del NEMA 16

14V motore di CC Casun

Descrizione di prodotto

Il motore passo a passo da 39 mm ha una coppia più elevata e una maggiore stabilità della coppia, il che lo rende adatto per applicazioni che richiedono di sostenere determinati carichi.

Soddisfacendo i requisiti di applicazione universale, può essere utilizzato sia per applicazioni convenzionali a bassa potenza che per applicazioni ad alta potenza.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Espert esperto in soluzioni di trasmissione
Disponibile in versioni a singolo o doppio albero
Acquistate con sicurezza grazie alla garanzia di dieci anni
Personalizzazioni su richiesta

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	39 mm
Numero di fasi	Fase 2
Corrente nominale	0.4 A
Torsione di tenuta	220 mN.m
Resistenza	35 ohm
Induttanza	45 mH
Inerzia del rotore	20 g-cm2
Peso del motore	0.18 kg
Numero di lead	4
Connessione	Bipolare

Apparizione

Dimensioni

motore di CC Casun del motore facente un passo 14V dell'ibrido del NEMA 16 di 39*39*34mm 1

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
39SHD0001-20	100 mN.m.	10,8°	20 mm	Forno rotondo 20 mm	0.48A
39SHD0504-20	100 mN.m.	10,8°	22 mm	Forno rotondo 20 mm	0.4A
39SHD0611-20	200 mN.m.	10,8°	25 mm	Forno rotondo 20 mm	0.4A
39SHD0302-20	220 mN.m	10,8°	34 mm	Forno rotondo 20 mm	0.4A
39SHD0401-24	220 mN.m	10,8°	38 mm	Forno rotondo 24 mm	0.4A
39SHD0801-24B	220 mN.m	10,8°	48 mm	Fabbricazione 24 mm	0.4A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
