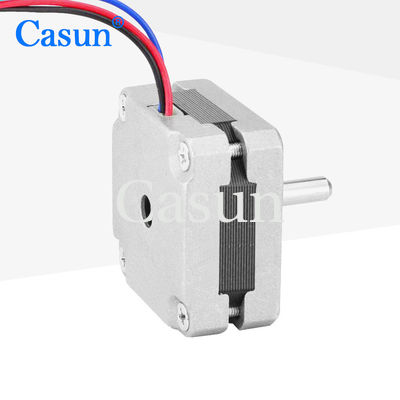

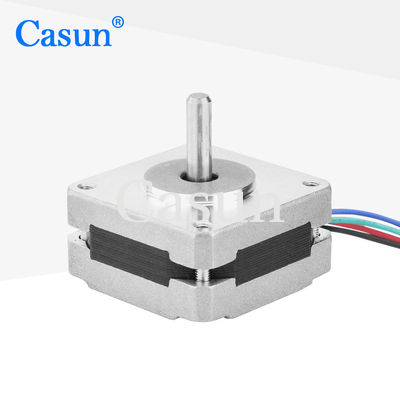

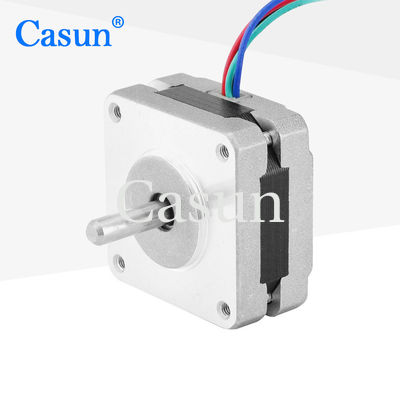

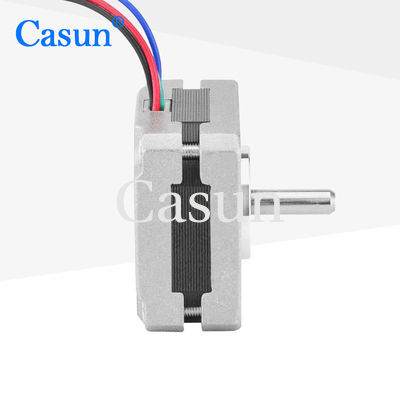

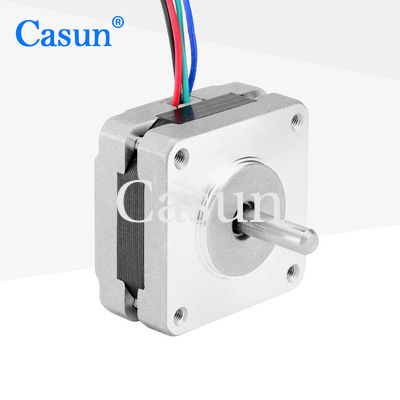

motore passo a passo a quattro fasi di Stepper Motor 12.6V NEMA16 della stampante 3D di 100mN.M

motore passo a passo a quattro fasi di Stepper Motor 12.6V NEMA16 della stampante 3D di 100mN.M

Marchio:	Casun
Numero di modello:	39SHD0515-20
moq:	1 pz
Prezzo:	$4.14-$6.98
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

100mN.m

Attuale:

0,28 A

Lunghezza del motore:

22 mm

Lancia:

Lunghezza rotonda dell'asse 20mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

stampante 3D Stepper Motor di 100mN.M

3D stampante Stepper Motor 12.6V

Motore passo a passo a quattro fasi NEMA16

Descrizione di prodotto

L'approccio di controllo del motore passo a passo da 39 mm è altrettanto semplice e prevede solo l'invio al motore di un segnale di impulso.

Questa tecnica è semplice da usare e ragionevolmente facile da imparare.

La lunga durata di vita e il funzionamento affidabile garantiscono un'affidabilità a lungo termine.

Caratteristiche:

Con una storia di 12 anni in Cina e più di 800 clienti serviti
Specialista professionale in soluzioni per il sistema di trasmissione
Disponibile in varianti a singolo o doppio albero
Omologazione CE e RoHS
Forniamo servizi personalizzati e accogliamo la produzione su contratto

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	39 mm
Numero di fasi	Fase 4
Corrente nominale	0.28 A
Torsione di tenuta	100 mN.m
Resistenza	45 ohm
Induttanza	20 mH
Inerzia del rotore	15 g-cm2
Peso del motore	0.17 kg
Numero di lead	4
Connessione	Bipolare

Apparizione

Dimensioni

motore passo a passo a quattro fasi di Stepper Motor 12.6V NEMA16 della stampante 3D di 100mN.M 1

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
39SHD0001-20	100 mN.m.	10,8°	20 mm	Forno rotondo 20 mm	0.48A
39SHD0504-20	100 mN.m.	10,8°	22 mm	Forno rotondo 20 mm	0.4A
39SHD0611-20	200 mN.m.	10,8°	25 mm	Forno rotondo 20 mm	0.4A
39SHD0302-20	220 mN.m	10,8°	34 mm	Forno rotondo 20 mm	0.4A
39SHD0401-24	220 mN.m	10,8°	38 mm	Forno rotondo 24 mm	0.4A
39SHD0801-24B	220 mN.m	10,8°	48 mm	Fabbricazione 24 mm	0.4A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
