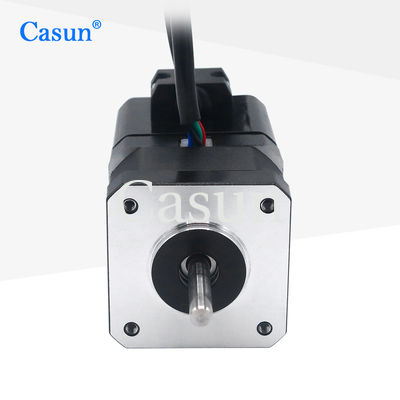

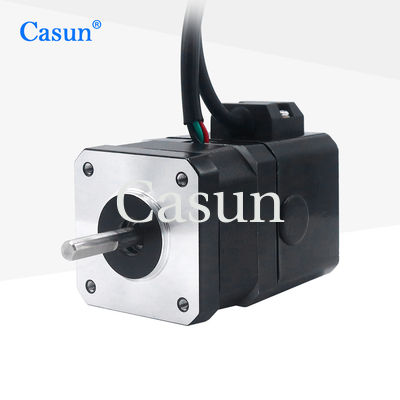

Motore passo a passo 12V 42X42X34mm del NEMA 17 per il freno di Casun

Motore passo a passo 12V 42X42X34mm del NEMA 17 per il freno di Casun

Marchio:	Casun
Numero di modello:	42SHD4034-24BH-HP42
moq:	1 pz
Prezzo:	$37-$41
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo a passo del freno di Casun

Motore passo a passo 12V del NEMA 17 di Casun

motore passo a passo del freno di 42X42X34mm

Descrizione di prodotto

In una gamma di dimensioni, la serie di motori Hybrid Stepper da 42 mm fornisce una forte coppia di tenuta.

Per ridurre le vibrazioni e produrre una maggiore risoluzione di passo, utilizzare un driver micro-stepping.

Selezionare una versione standard o richiedere una versione appositamente configurata.

Caratteristiche:

Sono offerte versioni unipolari o bipolari.
Costruzione a passo ibrido
Disponibile in varianti a singolo o doppio albero
Entro 48 ore, uno dei nostri ingegneri vi contatterà con l'opzione migliore.
Costruzione a passo ibrido

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.2 A
Torsione di tenuta	300 mN.m.
Resistenza	5.0 om
Induttanza	6.2 mH
Inerzia del rotore	38 g-cm2
Peso del motore	0.42 kg
Numero di lead	4
Connessione	Bipolare

Dimensioni

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello Casun	Modello generale	Angolo di passo	Lunghezza del motore	Corrente nominale	Torsione di tenuta
0.9° grado
42SHB4002-17	17HM08-1204S	00,9°	20 mm	1.2 A	0.11 N.m.
42SHB0303-22	_	00,9°	34 mm	0.5A	0.24 N.m.
42SHB0509-24B	17HM15-0904S	00,9°	40 mm	0.9 A	0.35 N.m.
42SHB4608-24B1	17HM19-2004S	00,9°	48 mm	2.0 A	0.46 N.m.
10,8° grado
42SHD4950-20B	17HS08-1004S	10,8°	20 mm	1.0 A	0.13 N.m.
45SHD0513-20B	_	10,8°	26 mm	1.2A	0.26N.m.
42SHD0008-24	17HS-0316S	10,8°	34 mm	0.3 A	0.16 N.m.
42SHD4003-20B	17HS13-0404S1	10,8°	34 mm	0.4 A	0.26 N.m.
42SHD4046-24	17HS13-1334S	10,8°	34 mm	1.33 A	0.22 N.m.
42SHD0217-24B	17HS4401	10,8°	40 mm	1.5 A	0.5 N.m
42SHD0192-24B	17HS15-1504S1	10,8°	40 mm	1.5 A	0.45 N.m.
42SHD0134-22B	17HS15-1704S	10,8°	40 mm	1.7 A	0.44 N.m.
42SHD0285-24B	17HS15-0404S	10,8°	40 mm	0.4 A	0.4 N.m.
42SHD4425-24B	17HS19-2004S1	10,8°	48 mm	2.0 A	0.59 N.m.
42SHD4463-24B	42BYGHW811	10,8°	48 mm	2.5 A	0.48 N.m.
42SHD0450-20BH	17HS8401S	10,8°	48 mm	1.8A	0.52N.m.
42SHD4813-24B	17HS24-2104S	10,8°	60 mm	2.1 A	0.8 N.m.

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Motore passo a passo 12V 42X42X34mm del NEMA 17 per il freno di Casun 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
