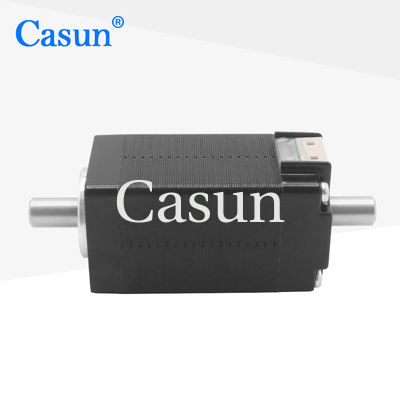

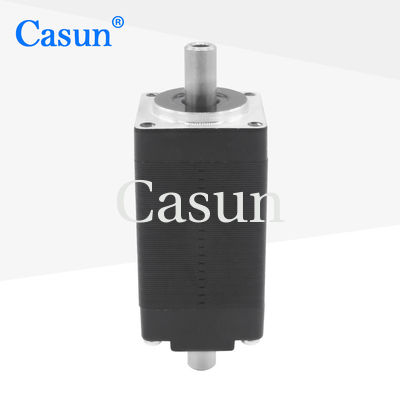

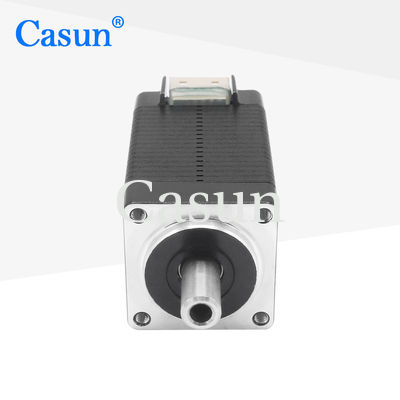

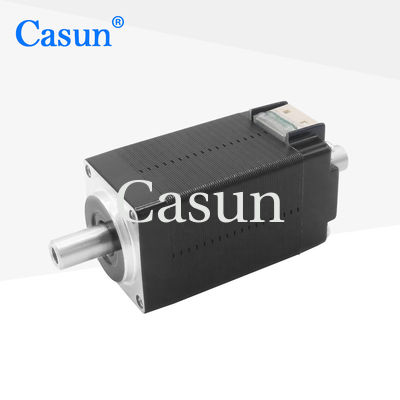

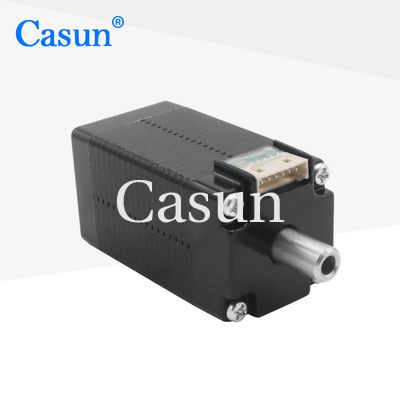

Motore facente un passo dell'albero cavo doppio del NEMA 11 per la macchina medica 28x28x38.5mm

Motore facente un passo dell'albero cavo doppio del NEMA 11 per la macchina medica 28x28x38.5mm

Marchio:	Casun
Numero di modello:	20SHD0250-10SK
moq:	1 pz
Prezzo:	$6.86-$10.5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

motore passo a passo dell'asse doppia di CC di 38.5mm

motore passo a passo dell'asse doppia 28x28

Motore passo a passo dell'albero cavo del NEMA 11

Descrizione di prodotto

Il motore passo-passo cavo a doppio asse 20 ha una struttura a doppio asse.

Generalmente, un asse viene utilizzato per la rotazione, mentre l'altro asse può essere utilizzato per la trasmissione di segnali, il pompaggio di gas o liquidi, ecc.

È molto adatto per situazioni che richiedono più operazioni contemporaneamente.

Caratteristiche:

Sono offerte versioni unipolari o bipolari.
Costruzione a passo ibrido
Disponibile in varianti a singolo o doppio albero
Entro 48 ore, uno dei nostri ingegneri vi contatterà con l'opzione migliore.
Su richiesta, modifiche

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	0.6 A
Torsione di tenuta	32 mNm
Resistenza	9.0 Om
Induttanza	3.2mH
Inerzia del rotore	30,8 g-cm2
Peso del motore	0.1 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello Casun	Modello generale	Angolo	Lunghezza del motore	Corrente nominale	Torsione di tenuta
B20SHD4353-10	8HS11-0204S	10,8°	28 mm	0.2A	0.016 N.m.
	8HS12-0506S	10,8°	28 mm	0.5A	0.018N.m.
20SHD0501-10	8HS13-0604S	10,8°	34.3 mm	0.6A	0.018N.m.
	8HS15-0304S	10,8°	38 mm	0.3A	0.03N.m.
20SHD4255-10X	8HS15-0604S	10,8°	38 mm	0.6A	00,04 N.m.
20SHD4101-20		10,8°	42 mm	0.8A	0.03N.m.

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Motore facente un passo dell'albero cavo doppio del NEMA 11 per la macchina medica 28x28x38.5mm 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
