Motore passo a passo della vite della palla

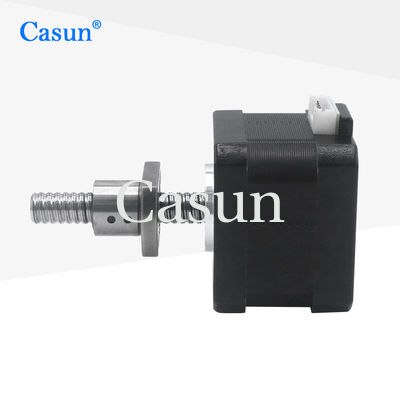

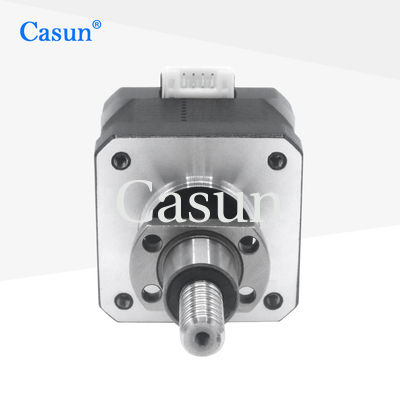

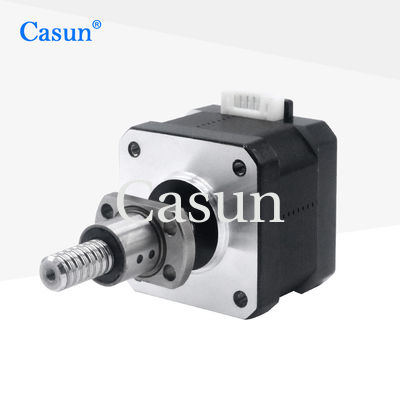

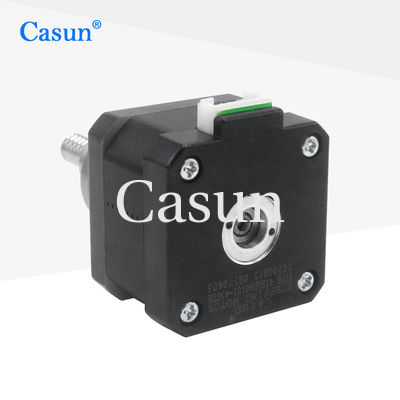

motore passo a passo della vite della palla del NEMA 17 di 42x42mm con il motore dell'azionatore lineare SFK0802

motore passo a passo della vite della palla del NEMA 17 di 42x42mm con il motore dell'azionatore lineare SFK0802

Marchio:	Casun
Numero di modello:	42SHD00101-45GTH
moq:	1 pz
Prezzo:	$9.68-$14
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Lunghezza della vite:

45 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Evidenziare:

vite della palla del NEMA 17 di 42x42mm

Motore passo a passo della vite della palla del NEMA 17

Motore dell'azionatore lineare SFK0802

Descrizione di prodotto

La struttura motrice a vite a sfera NEMA 17 ha una bassa resistenza all'attrito.

Può raggiungere una maggiore efficienza di movimento ed efficienza meccanica ed è anche favorevole a ridurre il consumo di energia del sistema di propulsione.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Progettazione strutturale semplice e compatta per una facile installazione e manutenzione.
Disponibile in versioni a singolo o doppio albero
Alta precisione, elevata efficienza, buona resistenza alla torsione e facile installazione
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.68A
Torsione di tenuta	320 mN.m
Resistenza	1.5 mm
Induttanza	2.5 mH
Inerzia del rotore	38 g-cm2
Peso del motore	0.23 kg
Vattone a piombo	Vattone a sfera SFK0802
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Gioco radiale dell' albero:0.02Max. (450 g di carico)

Gioco assiale dell'albero:0.08 Max. (450 g di carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Max. forza assiale):10N

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

motore passo a passo della vite della palla del NEMA 17 di 42x42mm con il motore dell'azionatore lineare SFK0802 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
