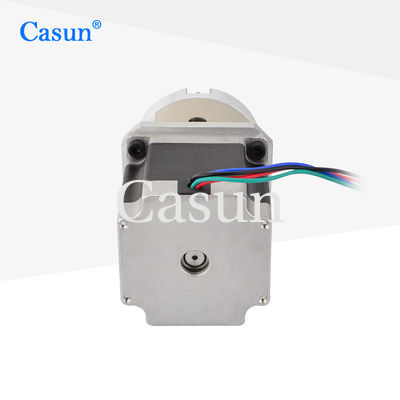

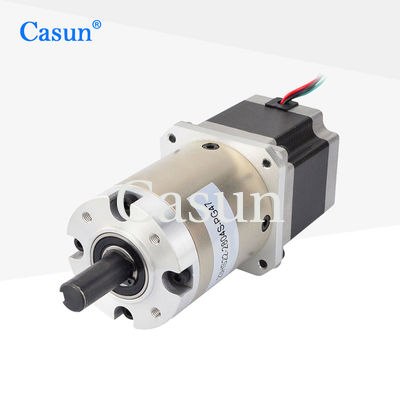

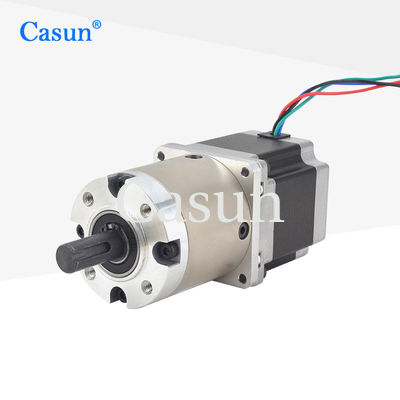

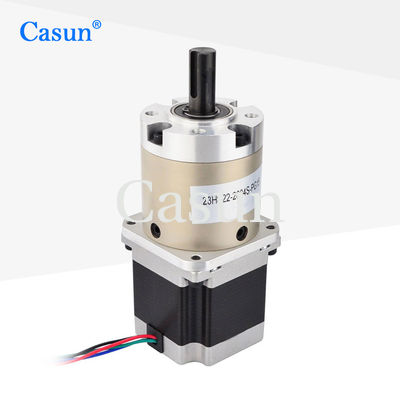

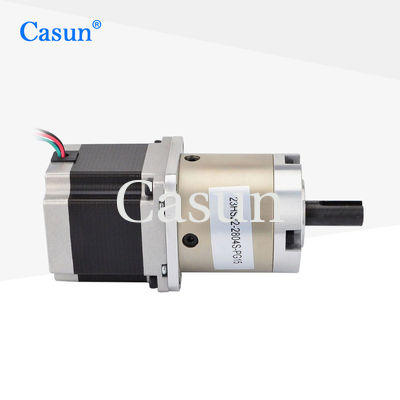

Motore passo a passo 23HS22-280 del cambio planetario del NEMA 23 di 1:64 di rapporto di riduzione dell'ingranaggio per il braccio robot degli apparecchi medici di CNC

Motore passo a passo 23HS22-280 del cambio planetario del NEMA 23 di 1:64 di rapporto di riduzione dell'ingranaggio per il braccio robot degli apparecchi medici di CNC

Marchio:	Casun
Numero di modello:	57SHD4425-46G
moq:	1 pz
Prezzo:	$22.49-$27
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo a passo di Casun per il braccio robot

Il NEMA 23 di Casun ha innestato il motore passo a passo

Motore passo a passo del cambio per il braccio robot

Descrizione di prodotto

Motore passo-passo con riduttore epicicloidale NEMA 23

Rapporto di riduzione 1:64 Motore passo-passo con riduttore epicicloidale NEMA 23 23HS22-280 per braccio robotico per apparecchiature mediche CNC

Panoramica del prodotto

Il motore di riduzione NEMA 23 riduce la velocità e aumenta la coppia attraverso un meccanismo di riduzione epicicloidale, fornendo una maggiore coppia a basse velocità per applicazioni che richiedono un'elevata erogazione di coppia. Ideale per macchine utensili, linee di produzione automatizzate, stampanti 3D e sistemi di automazione industriale.

Caratteristiche principali

Disponibile in configurazioni unipolare o bipolare
Molteplici certificazioni internazionali per dispositivi elettrici e high-tech
Versioni con albero singolo o doppio disponibili
Produzione conto terzi e servizi specializzati
Personalizzazioni disponibili su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensione del telaio	57 mm
Numero di fasi	2 fasi
Corrente nominale	2,8 A
Coppia di mantenimento	1250 mN.m
Resistenza	0,9 Ω
Induttanza	2,5 mH
Inerzia del rotore	260 g-cm²
Peso del motore	1,1 kg
Rapporto di riduzione	46,66:1
Connessione	Bipolare

Specifiche operative

Motore

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Riduttore

Materiale dell'alloggiamento	Metallo
Cuscinetto all'uscita	Cuscinetti a sfera
Carico radiale massimo (12 mm dalla flangia)	≤250N
Carico assiale massimo dell'albero	≤100N
Gioco radiale dell'albero (vicino alla flangia)	≤0,08 mm
Gioco assiale dell'albero	≤0,4 mm
Gioco di ritorno a vuoto	≤2,5°

Modelli disponibili

Lunghezza motore	Lunghezza riduttore	Rapporto	Efficienza
41 mm	48 mm	3,6	90%
54 mm		4,25	90%
76 mm		12,96	80%
83 mm		15,3	80%
100 mm		18,1	80%
Varie lunghezze	60 mm	46,66	70%
Varie lunghezze	72 mm	55,08 - 76,77	70%

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa i vostri requisiti, possiamo personalizzare il motore in base alle vostre esigenze specifiche. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori e altro ancora.

Encoder

Freno

Riduttore

Albero

Fare clic sul pulsante sottostante per comunicarci i vostri requisiti e ottenere un preventivo personalizzato.

Richiedi un preventivo
