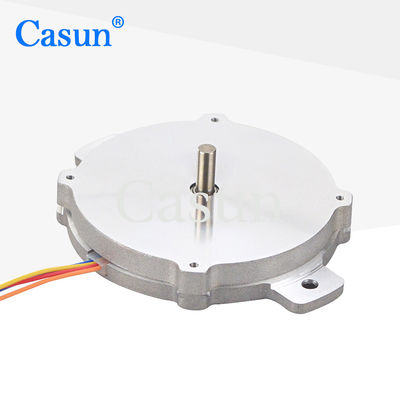

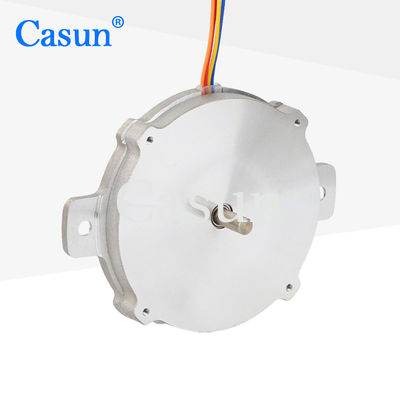

Pancake 57x57x13mm Motore passo-passo piatto Nema57 2.88V DC Versione bipolare

Marchio:	Casun
Numero di modello:	57SHY4301-6
moq:	1pc
Prezzo:	$12.3-$13.84
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

La Cina

Certificazione:

CE,ROHS,ISO

prouct:

nema57

Tenuta della coppia di torsione:

135mN.m

Corrente nominale:

1.2A

Tensione:

CC 2.88V

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 36x29x14cm

Evidenziare:

Motore passo-passo piatto Pancake

motore passo-passo piatto nema57

Descrizione di prodotto

Motore passo-passo per pancake Casun Motore passo-passo piatto 57x57x13mm con motore passo-passo alto

NEMA23 Motore passo-passo piatto 57mmx57mmx13mm motore passo-passo pancake per robotica per apparecchiature mediche di bellezza

La serie di motori passo-passo ibridi offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione del passo.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione passo-passo ibrida
Disponibile nelle versioni a singolo o doppio albero
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Pancake 57x57x13mm Motore passo-passo piatto Nema57 2.88V DC Versione bipolare 1

Specifiche del motore

Passo Angelo	1,8 °
Dimensione del telaio	57 mm
Numero di fase	2 fasi
Corrente nominale	1.2A
Coppia di tenuta	135mNm
Resistenza	3,5 cm
Induttanza	1,8 mH
Inerzia del rotore	15 g-cm²
Peso del motore	75 g
Numero di lead	4
Connessione	Bipolare

Specifiche operative

Angolo di passo: 1,8°

Temperatura massima: 80°C massimo

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di stoccaggio -20: da °C a 100°C

Intervallo di umidità (%): 85% o meno, senza condensa

Isolamento filo magnetico: Classe B 130 gradi C

Resistenza di isolamento: 100 M Ohm a 500 V CC

Rigidità dielettrica: 500 V CC per 1 min

Curve di coppia

Sottomodelli

Modello	Lunghezza motore	Attuale	Coppia di tenuta

P28SHD4611	9,5 mm	0,5 A	16m Nm

P28SHD4701	10,6 mm	0,5 A	20mNm

P28SHD4750	13-15 mm	0,5 A	25m Nm

P28SHD4950	17,9 mm	0,5 A	35mN.m

Scaricamento

Se il nostro motore standard non è in grado di soddisfare le tue esigenze,

possiamo personalizzare il motore in base alle vostre esigenze

Il contenuto personalizzato include ma non è limitato a alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore |Freno |Cambio |Lancia

Pancake 57x57x13mm Motore passo-passo piatto Nema57 2.88V DC Versione bipolare 2

Si prega di fare clic su "Richiedi un preventivo" pulsante qui sotto per comunicarci le tue esigenze.
