Azionatore lineare esterno micro 21000 prigionieri del NEMA 8 del motore passo a passo di Casun

Marchio:	Casun
Numero di modello:	B20SHD4353-C38L
moq:	1 pz
Prezzo:	$26-$31
Condizioni di pagamento:	D/A,T/T,L/C,D/P
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Azionatore lineare esterno 21000 del NEMA 8

Micro NEMA 8 21000

Motore passo a passo prigioniero di Casun

Descrizione di prodotto

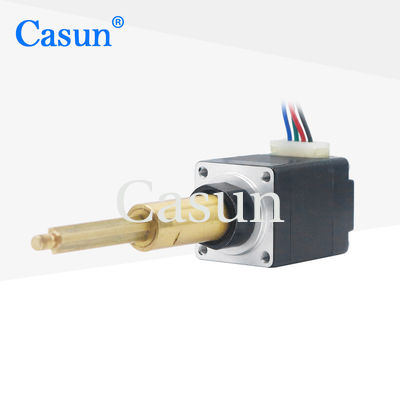

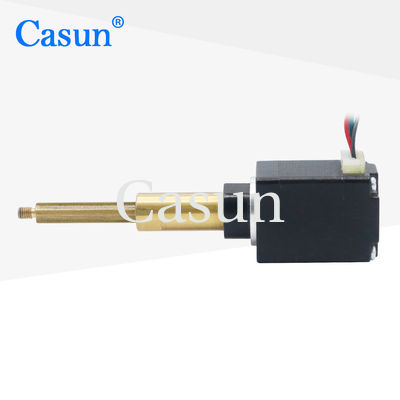

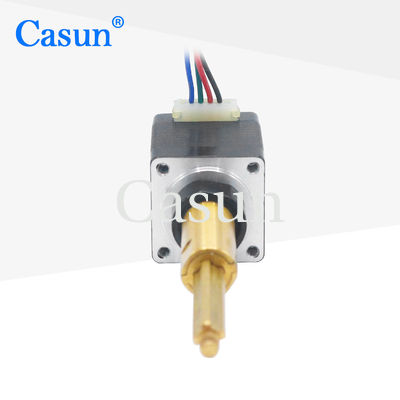

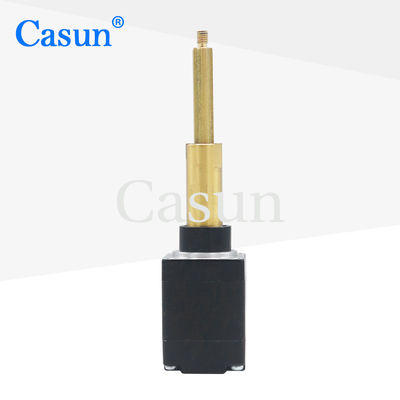

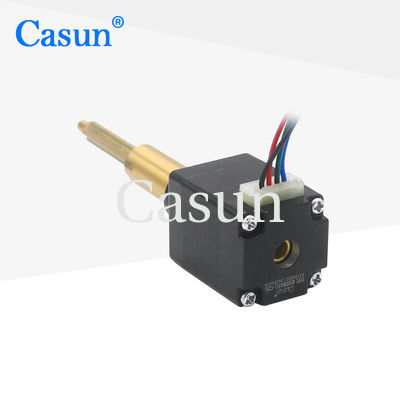

Casun Captive Stepper Motor Micro NEMA 8 21000 Attuatore lineare esterno

Questo motore è unNEMA 8 Attuatore lineare a motore passo-passo, con un angolo di passo di 1,8°, dimensioni di telaio NEMA 8, corrente nominale di 0,24A e una vite a piombo Tr3.5x4 resistente.e le opzioni personalizzabili lo rendono ideale per le apparecchiature di automazione, strumenti medici e robotica in miniatura che richiedono precisione ed efficienza.

Firt La serie di motori stepper ibridi da 20 mm offre una potente coppia di tenuta in dimensioni compatte.Disponibile in configurazioni standard o personalizzabile alle vostre specifiche.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Costruzione di stepper ibridi per prestazioni migliorate
Opzioni di singolo o doppio albero
Compatibilità CE e RoHS
Configurazioni personalizzate disponibili su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	20 mm
Numero di fasi	Fase 2
Corrente nominale	0.24 A
Mini Spinta	0.5 kg
Resistenza	22 Ω
Induttanza	60,0 mH
Inerzia del rotore	2 g-cm2
Peso del motore	0.1 kg
Vattone a piombo	Tr3.5X4
Connessione	Bipolare

Specificativi di funzionamento

Temperatura massima	80°C
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	Non più di 85% (non condensante)
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto
Gioco radiale dell' albero	0.02Max. (450 g di carico)
Gioco assiale dell'albero	0.08 Max. (450 g di carico)
Max. Forza radiale	28N (20 mm dalla fianchetta)
Max. Forza assiale	10N

Curve di coppia

Modelli disponibili

Modello	Torsione di tenuta	Angolo di passo	Distanze	Tipo di albero	Corrente nominale
35SHD0307-20	80 mN.m	10,8°	20 mm	Forno rotondo	0.4A
35SHD0001-20	100 mN.m.	10,8°	26 mm	Forno rotondo	0.4A
35SHD0102-20B	150 mN.m.	10,8°	34 mm	Fabbricazione	0.75A
35SHD0801-20B	280 mN.m.	10,8°	40 mm	Fabbricazione	0.5A

Dimensioni per modello

Lunghezza del motore	Ictus	Dimensione A	Dimensione B
27.5 mm	25.4 mm	27.5 mm	17.2 mm Max
	33.9 mm	22 mm Max	22 mm Max
	40.2 mm	28 mm Max	28 mm Max

Disponibili soluzioni personalizzate

Se i nostri motori standard non soddisfano le vostre esigenze, possiamo personalizzare i motori alle vostre specifiche esatte tra cui:

Configurazioni speciali dell'albero
Parametri di avvolgimento personalizzati
Dimensioni modificate dell'impianto
Percorsi personalizzati e percorsi lineari per passo

Ottenere una citazione
